Πώς να κατανοήσετε τους κωδικούς μοντέλων αντλίας; Ένας οδηγός για τις σειρές DG, D, CQ και άλλες φυγόκεντρες αντλίες

Όταν επιλέγουν βιομηχανικές αντλίες, οι μηχανικοί και οι ομάδες αγορών συχνά συναντούν κωδικούς μοντέλων όπως DG, D, CQ, CD και άλλους συνδυασμούς γραμμάτων.

Για πολλούς αγοραστές, αυτά τα γράμματα μπορεί να μοιάζουν με απλά ονόματα προϊόντων. Ωστόσο, οι κωδικοί μοντέλων αντλίας συνήθως περιέχουν χρήσιμες πληροφορίες σχετικά με τη σειρά προϊόντων, τη δομική σχεδίαση ή την κατηγορία εφαρμογής.

Ωστόσο, πρέπει να σημειωθεί ένα σημαντικό σημείο: δεν υπάρχει καθολικό πρότυπο ονομασίας για γράμματα μοντέλου αντλίας. Διαφορετικοί κατασκευαστές μπορούν να ορίσουν διαφορετικά τη δική τους σειρά προϊόντων. Επομένως, η ακριβής σημασία ενός κωδικού αντλίας θα πρέπει πάντα να επιβεβαιώνεται μέσω των τεχνικών εγγράφων του κατασκευαστή.

Αυτό το άρθρο λαμβάνει ως παράδειγμα την Οριζόντια φυγόκεντρη αντλία πολλαπλών σταδίων της σειράς DG για να εξηγήσει πώς κατανοούνται γενικά οι κωδικοί μοντέλων αντλιών και πώς μπορούν να διακριθούν διαφορετικές σειρές αντλιών.

Τι σημαίνουν τα γράμματα στα μοντέλα αντλιών;

Τα μοντέλα βιομηχανικών αντλιών συνήθως αποτελούνται από γράμματα, αριθμούς και σύμβολα. Τα γράμματα συνήθως υποδεικνύουν τη σειρά της αντλίας ή τη δομική κατηγορία, ενώ οι αριθμοί συχνά παρέχουν πληροφορίες σχετικά με τις παραμέτρους σχεδιασμού.

Για παράδειγμα:

Οριζόντια φυγοκεντρική αντλία πολλαπλών σταδίων σειράς DG

Σε αυτό το μοντέλο:

• Το DG αντιπροσωπεύει τη σειρά αντλιών
• Οι παρακάτω αριθμοί, ανάλογα με τους κανόνες ονομασίας του κατασκευαστή, ενδέχεται να αντιπροσωπεύουν παραμέτρους σχεδιασμού όπως ροή, κεφαλή ή αριθμό σταδίων

Ωστόσο, η ακριβής σημασία ποικίλλει μεταξύ των κατασκευαστών. Οι αγοραστές δεν πρέπει να κρίνουν μια αντλία μόνο από τα γράμματα στο όνομα του μοντέλου της. Οι πλήρεις προδιαγραφές προϊόντος και τα τεχνικά έγγραφα εξακολουθούν να αποτελούν τη βάση για την επιλογή της αντλίας.

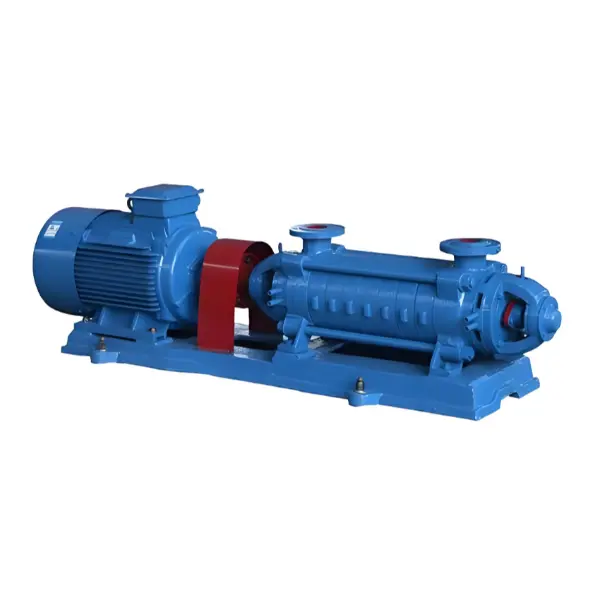

Τι σημαίνει "DG" στην αντλία της σειράς DG;

Η Οριζόντια φυγόκεντρη αντλία πολλαπλών σταδίων της σειράς DG είναι ένας τύπος βιομηχανικής φυγόκεντρης αντλίας που διαθέτει οριζόντια δομή πολλαπλής αναρρόφησης.

Η αντλία της σειράς DG περιλαμβάνει γενικά τα ακόλουθα δομικά χαρακτηριστικά:

• Σχεδιασμός οριζόντιας εγκατάστασης
• Δομή μονής αναρρόφησης
• Πολυβάθμια διάταξη πτερωτής
• Σχέδιο τμηματικού σώματος αντλίας
• Εξαρτήματα του ρότορα συμπεριλαμβανομένων των πτερωτών και του δίσκου ισορροπίας

Η αντλία της σειράς DG έχει σχεδιαστεί για τη μεταφορά υγρών που δεν περιέχουν στερεά σωματίδια και δεν έχουν διαβρωτικές ιδιότητες.

Σύμφωνα με τις προδιαγραφές του προϊόντος, το εύρος θερμοκρασίας υγρού που ισχύει είναι:

-20°C έως 105°C

Η πίεση εισόδου πρέπει να είναι:

Λιγότερο από 0,6 MPa

Πώς να κατανοήσετε τους αριθμούς στα μοντέλα αντλιών;

Εκτός από τα γράμματα, οι αριθμοί στα μοντέλα αντλιών παρέχουν επίσης σημαντικές πληροφορίες.

Για παράδειγμα, ορισμένα μοντέλα φυγόκεντρων αντλιών πολλαπλών σταδίων μπορεί να χρησιμοποιούν μορφές όπως:

DG46-50×6

Σε αυτόν τον τύπο μορφής ονομασίας:

• DG — σειρά αντλιών
• 46 — συνήθως σχετίζεται με την ένδειξη ροής
• 50 — συνήθως σχετίζεται με ένδειξη κεφαλής ενός σταδίου
• 6 — αριθμός σταδίων αντλίας

Ωστόσο, διαφορετικοί κατασκευαστές μπορεί να χρησιμοποιούν διαφορετικές μεθόδους ονομασίας.

Κατά την επιλογή μιας αντλίας, ο αριθμός μοντέλου πρέπει να ελέγχεται μαζί με:

• Απαιτήσεις ροής
• Απαιτήσεις κεφαλής
• Χαρακτηριστικά υγρών
• Θερμοκρασία λειτουργίας
• Προϋποθέσεις εγκατάστασης

Γιατί υπάρχουν διαφορετικές σειρές αντλιών;

Οι βιομηχανικές εφαρμογές έχουν διαφορετικές απαιτήσεις λειτουργίας. Οι κατασκευαστές συνήθως αναπτύσσουν διαφορετικές σειρές αντλιών με βάση τη δομή της αντλίας, τον υδραυλικό σχεδιασμό, τις μεθόδους σφράγισης και τις συνθήκες εφαρμογής.

Δομή Αντλίας

Διαφορετικές σειρές μπορεί να έχουν διαφορετικές δομές, όπως:

• Οριζόντια ή κάθετη σχεδίαση
• Μονοβάθμια ή πολυβάθμια δομή
• Διαφορετικές ρυθμίσεις αναρρόφησης

Κάθε σχέδιο έχει αναπτυχθεί για συγκεκριμένες απαιτήσεις εφαρμογής.

Υδραυλική Σχεδίαση

Ο εσωτερικός υδραυλικός σχεδιασμός μιας αντλίας επηρεάζει τον τρόπο μεταφοράς της υγρής ενέργειας.

Μια φυγοκεντρική αντλία πολλαπλών σταδίων χρησιμοποιεί πολλαπλές πτερωτές διατεταγμένες στον ρότορα, ενώ μια αντλία μονοβάθμιας χρησιμοποιεί μια πτερωτή. Η δομική διαφορά επηρεάζει τον τρόπο επιλογής της αντλίας για ένα συγκεκριμένο σύστημα.

Σχεδιασμός στεγανοποίησης άξονα

Οι σειρές αντλιών μπορεί επίσης να διαφέρουν ως προς τις διατάξεις στεγανοποίησης.

• Μηχανική σφράγιση
• Σφραγίδα συσκευασίας

Η κατάλληλη δομή στεγανοποίησης εξαρτάται από το σχεδιασμό της αντλίας και τις απαιτήσεις λειτουργίας.

Ποια είναι η διαφορά μεταξύ των αντλιών της σειράς DG και D;

Σε πολλές παραδοσιακές ταξινομήσεις αντλιών, οι αντλίες της σειράς D και DG συνδέονται με οριζόντιες πολυβάθμιες φυγοκεντρικές δομές αντλιών.

Ωστόσο, η ακριβής διαφορά μεταξύ D και DG εξαρτάται από την ταξινόμηση προϊόντων του κατασκευαστή.

Δεν είναι ακριβές να υποθέσουμε απλώς ότι το DG είναι πάντα καλύτερο από το D ή ότι το D και το DG είναι εντελώς διαφορετικοί τύποι αντλιών.

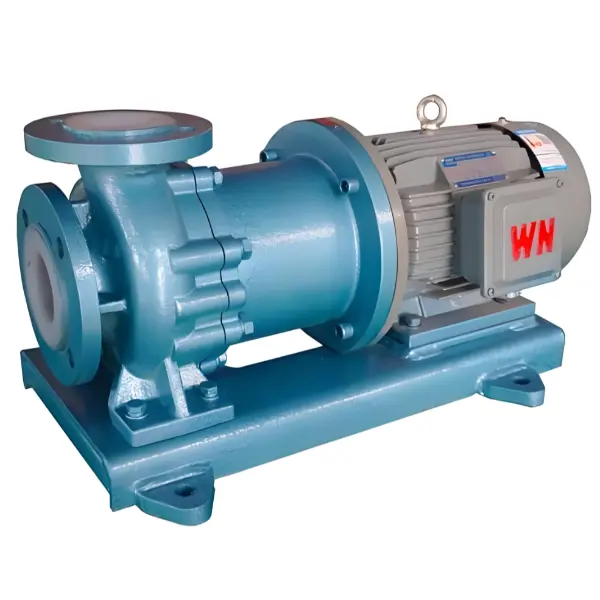

Τι σημαίνει το CQ στα μοντέλα αντλιών;

Σε αντίθεση με τις αντλίες της σειράς DG, το CQ δεν είναι μια καθολική συντομογραφία που χρησιμοποιείται από όλους τους κατασκευαστές αντλιών.

Διαφορετικές εταιρείες μπορούν να χρησιμοποιούν το CQ ως κωδικό σειράς προϊόντων για διαφορετικά σχέδια αντλιών.

Κατά τον έλεγχο μιας αντλίας σειράς CQ, οι αγοραστές πρέπει να επιβεβαιώσουν μέσω:

• Κατάλογος κατασκευαστών
• Προδιαγραφές προϊόντος
• Τεχνικά σχέδια
• Περιγραφές προϊόντων

Η σωστή ερμηνεία εξαρτάται από το σύστημα ταξινόμησης του ίδιου του κατασκευαστή.

Πώς να αναγνωρίσετε γρήγορα τη σωστή σειρά αντλιών;

Επιβεβαιώστε το μέσο άντλησης

Πρώτος έλεγχος:

• Τι υγρό θα μεταφερθεί;
• Περιέχει στερεά σωματίδια;
• Είναι διαβρωτικό;

Για παράδειγμα, η αντλία της σειράς DG είναι σχεδιασμένη για υγρά χωρίς στερεά σωματίδια ή διαβρωτικές ιδιότητες.

Ελέγξτε τις συνθήκες λειτουργίας

Σημαντικές προϋποθέσεις περιλαμβάνουν:

• Θερμοκρασία υγρού
• Πίεση εισόδου
• Απαιτήσεις συστήματος

Κατανοήστε τη δομή της αντλίας

Πριν επιλέξετε μια αντλία, επιβεβαιώστε:

• Μονοβάθμιος ή πολυβάθμιος σχεδιασμός
• Οριζόντια ή κάθετη δομή
• Τύπος αναρρόφησης

Ελέγξτε τις πλήρεις τεχνικές πληροφορίες

Το όνομα του μοντέλου αντλίας είναι μόνο το πρώτο βήμα. Η επαγγελματική επιλογή θα πρέπει επίσης να λαμβάνει υπόψη τις προδιαγραφές του προϊόντος, τα τεχνικά σχέδια, τις απαιτήσεις λειτουργίας και τις συστάσεις του κατασκευαστή.

Γιατί πρέπει οι αγοραστές να κατανοούν τους κωδικούς μοντέλων αντλίας;

Καλύτερη επικοινωνία με προμηθευτές

Η γνώση της βασικής σημασίας της σειράς αντλιών βοηθά τους αγοραστές να περιγράψουν τις απαιτήσεις τους πιο ξεκάθαρα.

Αποφύγετε τη λανθασμένη επιλογή

Η κατανόηση των ταξινομήσεων αντλιών μειώνει τον κίνδυνο επιλογής αντλίας με βάση μόνο την εμφάνιση ή την τιμή.

Ευκολότερη σύγκριση προϊόντων

Οι αγοραστές μπορούν να συγκρίνουν διαφορετικές οικογένειες αντλιών πιο αποτελεσματικά κατανοώντας τις δομικές διαφορές τους.

Οι κωδικοί μοντέλων αντλιών όπως DG, D και CQ χρησιμοποιούνται για τον προσδιορισμό διαφορετικών σειρών αντλιών ή κατηγοριών σχεδιασμού.

Η Οριζόντια Πολυβάθμια Φυγόκεντρη Αντλία της σειράς DG αντιπροσωπεύει ένα σχέδιο αντλίας που διαθέτει μια οριζόντια, μονής αναρρόφησης, πολυβάθμια δομή για τη μεταφορά κατάλληλων καθαρών υγρών υπό καθορισμένες συνθήκες λειτουργίας.

Ωστόσο, τα γράμματα αντλίας από μόνα τους δεν μπορούν να καθορίσουν εάν ένα προϊόν είναι κατάλληλο για μια συγκεκριμένη εφαρμογή.

Η σωστή μέθοδος επιλογής είναι να αξιολογηθούν οι πλήρεις συνθήκες λειτουργίας, συμπεριλαμβανομένων του αντλούμενου μέσου, της θερμοκρασίας, των απαιτήσεων πίεσης, των συνθηκών εγκατάστασης και των τεχνικών προδιαγραφών που παρέχονται από τον κατασκευαστή.
