Από τη θερμική μηχανική έως τα αμαξώματα φορτηγών εξόρυξης: Γιατί λύνουμε τη ρωγμή συγκόλλησης μέσω ελέγχου καταπόνησης

Όταν ένα αμάξωμα ανατρεπόμενου φορτηγού εξόρυξης βαρέως τύπου αστοχεί, η ρωγμή σπάνια ξεκινά στη μέση μιας χαλύβδινης πλάκας. Ξεκινά από τη ραφή συγκόλλησης — συγκεκριμένα, στη ζώνη που επηρεάζεται από τη θερμότητα.

Αυτό δεν είναι πρόβλημα εξόρυξης. Αυτό είναι πρόβλημα μεταλλουργίας.

Και είναι το πρόβλημα που λύναμε για πάνω από μια δεκαετία — όχι στην εξόρυξη, αλλά στις γραμμές παραγωγής οξειδίου του μολύβδου, όπου η καταπόνηση υψηλής θερμοκρασίας και οι αλλαγές κρυσταλλικής δομής αποτελούν καθημερινή πραγματικότητα της μηχανικής.

Η παραμελημένη βασική αιτία

Οι περισσότερες δομικές αστοχίες στα αμαξώματα των φορτηγών εξόρυξης οφείλονται σε υπερφόρτωση ή σε ανώμαλους δρόμους. Αλλά η ανάλυσή μας για τις αστοχίες πεδίου λέει μια διαφορετική ιστορία:η ρωγμή ξεκινά στο HAZ, όχι στο σημείο αιχμής του μηχανικού φορτίου.

Αυτό δεν είναι εικασία. Προέρχεται από χρόνια εργασίας θερμικής μηχανικής — σχεδιασμός εξοπλισμού που χειρίζεται κύκλους καταπόνησης υψηλής θερμοκρασίας μέρα με τη μέρα.

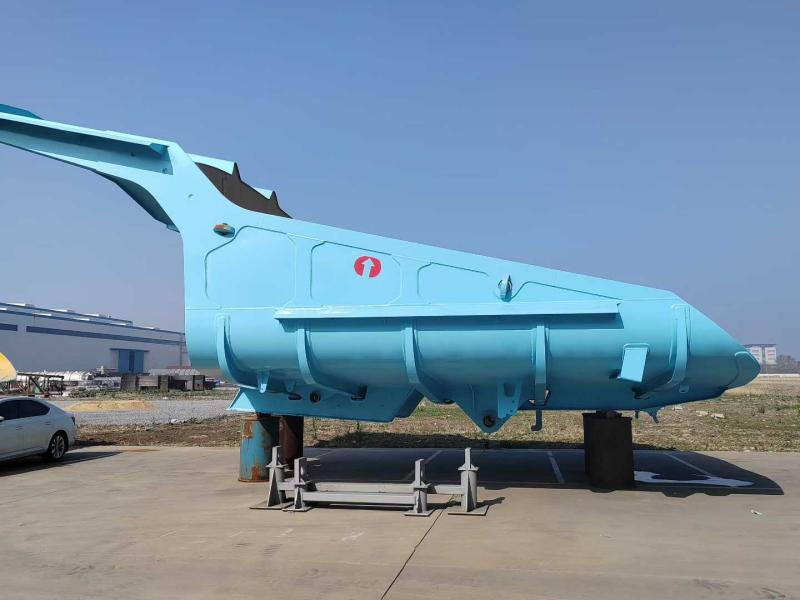

Δεν ξεκινήσαμε ως κατασκευαστής εξοπλισμού εξόρυξης. Αλλά καταλαβαίνουμε τι συμβαίνει στον χάλυβα υπό θερμότητα και πίεση. Και αυτή η κατανόηση τώρα οδηγεί τον τρόπο που χτίζουμεαμαξώματα ανατρεπόμενων φορτηγών εξόρυξης βαρέως τύπου.

Μία σειρά προϊόντων: αμαξώματα φορτηγών κατηγορίας 50–100 τόνων

Αυτήν τη στιγμή κατασκευάζουμε αμαξώματα ανατρεπόμενων φορτηγών εξόρυξης βαρέως τύπου γιαΦορτηγά εξόρυξης μηχανικής κίνησης 50 τόνων έως 100 τόνων, καλύπτοντας μεγάλες πλατφόρμες πλαισίου συμπεριλαμβανομένων των Caterpillar, Komatsu, BelAZ και XCMG.

Βασικές προδιαγραφές:

• Πλάκα δαπέδου: 16–20mm NM450 + 10mm επένδυση φθοράς
• Πλαϊνή πλάκα: 10–12 mm NM400
• Συσσωρευμένη χωρητικότητα (SAE 2:1): 35–45 κυβικά μέτρα
• Ύψος φόρτωσης: βελτιστοποιημένο για πτώση υδραυλικού εκσκαφέα 5–6 m

Σε αντίθεση με τα παραδοσιακά ορθογώνια σώματα με επίπεδο πάτο, ο σχεδιασμός μας χρησιμοποιεί αχωρίς πύλη, προφίλ τύπου σέσουλαςμε συνεχώς καμπυλωτό δάπεδο.

Γιατί; Επειδή τα συμβατικά επίπεδα δάπεδα διατηρούν3–5 τόνοι κολλώδους υλικού ανά κύκλο— και αυτό είναι τρεις έως πέντε τόνοι χαμένου ωφέλιμου φορτίου, συν χειρωνακτική εργασία καθαρισμού.

Τρία Τεχνικά Θεμέλια

1. Η συνεχής κλίση 13° ("Live Floor")

Το πάτωμα ανεβαίνει συνεχώς στο13 μοίρεςαπό το προστατευτικό της καμπίνας μέχρι το πίσω άκρο. Όταν το ανυψωτικό εμπλέκεται, η βαρύτητα κάνει τη δουλειά — το φορτίο σπάει και γλιστράει με μία κίνηση. Όχι σκάψιμο. Χωρίς σφυρηλάτηση. Χωρίς μεταφορά πίσω.

2. Στρατηγική υλικού Bi-Grade: NM400 + NM450

Δεν χρησιμοποιούμε ούτε μία κατηγορία χάλυβα για ολόκληρο το σώμα. Το προφίλ φθοράς δεν είναι ομοιόμορφο — επομένως ούτε η προδιαγραφή υλικού θα πρέπει να είναι.

Αυτός ο συνδυασμός έχει σχεδιαστεί για να χειρίζεται500 κιλά + ογκόλιθοιπτώση από ύψος (το NM400 απορροφά τους κραδασμούς) ενώ το δάπεδο αντέχει τη συνεχή τριβή με έλξη (το NM450 αντιστέκεται στη φθορά).

Απαιτήσεις συγκόλλησης: Το NM400 απαιτεί προθέρμανση στους 150°C. Το NM450 απαιτεί αυστηρότερο έλεγχο παραμέτρων.

3. Πεντάμηκος, Εννέα Εγκάρσιος Σκελετός Νευρών

Οι προσομοιώσεις FEA έδειξαν ότι οι θραύσεις τάσης ξεκινούν συνήθως από τις ραφές συγκόλλησης μεταξύ του δαπέδου και των ενισχυτικών. Η απάντησή μας: ενσωματώστε τη δομή στήριξης στο κέλυφος.

Το εξωτερικόΣχέδιο δικτυωτού πλέγματος "πέντε κατά μήκος, εννέα σταυρός".λειτουργεί ως ζευκτό, διανέμοντας60+ τόνοιμάζας φορτίου σε ολόκληρη τη ράγα πλαισίου. Αυτό αποτρέπει τη στρέβλωση της «μπανανόφλουδας» που συνηθίζεται σε ανταγωνιστικά προϊόντα.

Πρόσθετα Λειτουργικά Στοιχεία Σχεδιασμού

Μπροστινό κουβούκλιο στις 45°:Δύο σκοποί — εκτροπή ογκόλιθων που πέφτουν μακριά από την καμπίνα και αύξηση της χωρητικότητας κρούσης χωρίς να ανυψώνεται το κέντρο βάρους.

Ενισχυμένο πίσω άκρο:Εφοδιασμένο με λωρίδα φθοράς NM450 διπλού πάχους. Οι τοποθεσίες εξόρυξης συνήθως σύρονται προς τα πίσω για να καθαρίσουν τα χωματερή. Αυτός ο σχεδιασμός αποτρέπει την παραμόρφωση του πίσω άκρου και διατηρεί τη σωστή στεγανοποίηση εάν είναι εξοπλισμένη η πίσω πόρτα.

Ποιοτικός Έλεγχος + Παγκόσμια Παράδοση

Κάθε σώμα υφίσταταιεπιθεώρηση μαγνητικών σωματιδίων (MPI)πριν από την αμμοβολή και το βάψιμο για την ανίχνευση υποεπιφανειακών ελαττωμάτων συγκόλλησης. Η θερμική επεξεργασία ανακούφισης από την καταπόνηση μετά τη συγκόλληση είναι στάνταρ.

Αποστολή:Μονομονάδα συγκολλημένη κατασκευή. Επίπεδα εμπορευματοκιβώτια ράφι ή δοχεία σπασίματος χύδην. Εποξειδικό αστάρι δύο συστατικών (αντιδιαβρωτική προστασία για θαλάσσιες μεταφορές) και τελική επίστρωση πολυουρεθάνης (αντοχή στην υπεριώδη ακτινοβολία).

Επιτόπια υποστήριξη:Παρέχουμε τεχνική καθοδήγηση για εγκαταστάσεις για πρώτη φορά.

Γιατί αυτό έχει σημασία

Η βιομηχανία εξόρυξης ξοδεύει εκατομμύρια για φθορές και δομικές επισκευές. Αλλά το μεγαλύτερο μέρος αυτών των δαπανών αντιμετωπίζει συμπτώματα, όχι βασικές αιτίες.

Προσεγγίζουμε το αμάξωμα του ανατρεπόμενου φορτηγού εξόρυξης βαρέως τύπου ως ένα θερμομηχανικό σύστημα, όχι απλώς ως ένα χαλύβδινο κουτί. Η ίδια μηχανική πειθαρχία που ελέγχει τη θερμική καταπόνηση σε κλιβάνους οξειδίου του μολύβδου ισχύει τώρα και για τις ραφές συγκόλλησης υπό φορτία κρούσης οδικής μεταφοράς.

Το πρόβλημα δεν είναι ότι ο χάλυβας φθείρεται. Είναι ότι οι ραφές συγκόλλησης αποτυγχάνουν πρώτα. Και αυτό - ουσιαστικά - είναι ένα πρόβλημα θερμικού στρες.

Απλώς έτυχε να έχουμε περάσει την τελευταία δεκαετία μαθαίνοντας πώς να το λύσουμε.
